Seguridad, Confiabilidad y Versatilidad
Autónoma con Compuerta TEMEC MXT
Garantía de energía para dominio en derivaciones, incluso en condiciones del canal muy variables. Solución completamente autónoma, robusta y confiable.
Permite modificar los niveles regulados mediante cambios de consigna manuales o automatizados.
► Funcionalidad
Estas soluciones plantean garantizar un nivel de agua suficiente para realizar la derivación aguas arriba de la instalación de estas compuertas controladas por flotadores y contrapesos. Estos equipos son ideales para condiciones altamente variables en el canal o cuando sea necesario evitar que el canal aguas arriba permanezca lleno de manera continua, gracias a que la consigna aguas arriba puede ser ajustada según necesidad, en un rango determinado. La ausencia de motores y sensores contribuye a la robustez y confiabilidad de estos equipos.
► Características y consejos de utilización
Esta solución incluye equipos inspirados en una concepción hidráulica simple, son totalmente autónomos, robustos y desprovistos de toda complicación mecánica, lo que permite que se adapten a las condiciones de trabajo más severas.
Características
- Garantía de dominio de niveles aguas arriba.
- Garantía de funcionalidad ante situaciones climáticas severas y seguridad ante atascos.
- No requiere de energía eléctrica para funcionar.
- Alto grado de sensibilidad ante cambios en la conducción.
- Permite cambios de consigna para adaptarse a cambios en la operación (telecomandable).
- Mantenimiento escaso y simple.
Consejos de utilización
- Puede ser motorizado y telecomandado el cambio de consignas de nivel, con pequeños motores de corriente continua y panel solar, simplificando la operación de cambio de consignas.
- Requiere conocer la curva de gasto de la sección aguas abajo, para obtener el caudal pasante.
- Requiere de algún equipo con sellos de goma para lograr estanqueidad completa.
► Dimensionamiento y Selección
Para dimensionar y seleccionar el modelo adecuado a incluir en la solución, así como para conocer las instrucciones de instalación y otros aspectos técnicos, le invitamos a consultar nuestro catálogo técnico y a ponerse en contacto con nuestros especialistas.
Seguridad y Confiabilidad

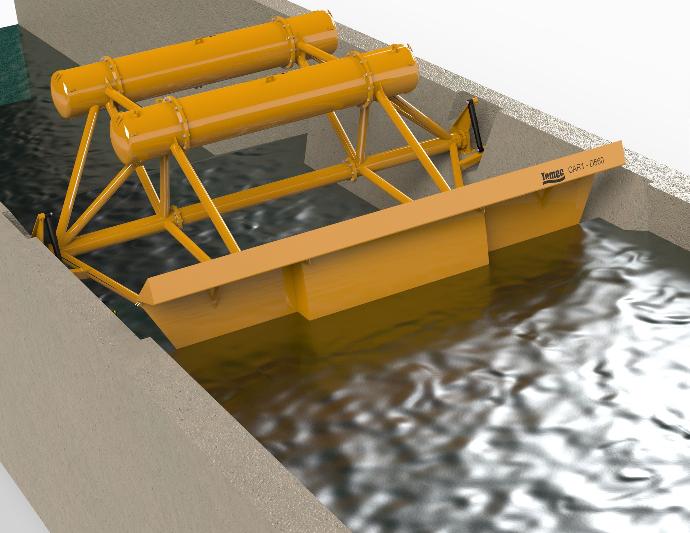

Autónoma con Compuerta TEMEC AR1
Garantía de regulación constante aguas arriba, priorizando la demanda aguas arriba de la instalación. Solución completamente autónoma, robusta y confiable.
Esta solución no permite modificar los niveles regulados una vez definidos en la obra.
► Funcionalidad
Estas soluciones plantean garantizar un nivel constante aguas arriba de la instalación de estas compuertas que son controladas por flotadores y contrapesos. Las compuertas AR1 juegan un papel crucial en la gestión de una conducción, manteniendo el nivel máximo mediante aperturas y cierres automáticos que se ajustan al caudal a evacuar.
Su capacidad para priorizar la derivación aguas arriba por sobre el consumo en el canal de captación aguas abajo es destacada. La compuerta AR1 responde de manera inmediata y autónoma ante las variaciones de caudal, asegurando una gestión eficiente y la preservación del nivel máximo deseado en la conducción. La ausencia de motores y sensores contribuye a la robustez y confiabilidad de estos equipos.
► Características y consejos de utilización
Esta solución incluye equipos inspirados en una concepción hidráulica simple, son totalmente autónomos, robustos y desprovistos de toda complicación mecánica, lo que permite que se adapten a las condiciones de trabajo más severas.
Características
- Garantía de nivel constante aguas arriba.
- Baja pérdida de carga asociada.
- Garantía de funcionalidad ante situaciones climáticas severas.
- Garantía y gran precisión del nivel regulado.
- Gran velocidad de reacción.
- Control de transitorios ante cierre rápido.
- No retiene sólidos en el fondo del cauce.
- Mantenimiento escaso y simple.
Consejos de utilización
- La compuerta no abre hasta que asegura el nivel de funcionamiento.
- Para conocer el caudal pasante, debe instalarse asociado a otro dispositivo o solución hidráulica que permita realizar la medición.
- Requiere de algún equipo con sellos de goma para logar estanqueidad completa.
► Dimensionamiento y Selección
Para dimensionar y seleccionar el modelo adecuado a incluir en la solución, así como para conocer las instrucciones de instalación y otros aspectos técnicos, le invitamos a consultar nuestro catálogo técnico y a ponerse en contacto con nuestros especialistas.
Adaptable a obras existentes
Automatizada con Compuertas Planas o de Sector
Para canalizaciones con caudal previsible, para dar garantía de reserva en el propio canal. Solución manual o automatizable.
Esta solución permite conectar los equipos a sistemas de telemando nuevos o existentes.
► Funcionalidad
Estas soluciones plantean la generación de un remanso aguas arriba de la instalación, para garantizar dominio en la derivación mediante el uso de compuertas planas o de sector.
La generación del un remanso aguas arriba compatible con el nivel mínimo requerido, se logra mediante la instalación de una compuerta plana o de sector la que obstruye la conducción. Al permitir la descarga por la parte inferior, facilita el desalojo de sedimentos y otros elementos acumulados. Es fundamental operar estas compuertas de manera constante mediante personal calificado, asegurando que la apertura sea compatible tanto con el caudal circulante como con el nivel necesario aguas arriba.
Se fabrican a pedido, por tanto pueden adaptarse perfectamente a las formas de obra civiles existentes. Estos dispositivos se abren o cierran de forma automatizada siguiendo consignas que han sido cargadas en el sistema de telemando. Así mismo permiten operación manual local.
► Características y consejos de utilización
Esta solución incluye equipos inspirados en una concepción hidráulica simple, son totalmente robustos y desprovistos de toda complicación mecánica, lo que permite que se adapten a las condiciones de trabajo más severas.
Características
- Adaptabilidad a obras existentes.
- Alto grado de estanqueidad.
- Permite funcionamiento automatizado y manual
- Garantía de funcionalidad ante situaciones climáticas severas.
- No retiene sólidos en el fondo del cauce.
- Mantenimiento simple.
Consejos de utilización
- Necesita de software para calibrar niveles de aguas arriba y aguas abajo para la curva de gasto.
- Requiere de energía eléctrica para funcionar en modo automatizado.
- El mantenimiento debe ser realizado por personal capacitado en electrónica.
► Dimensionamiento y Selección
Para dimensionar y seleccionar el modelo adecuado a incluir en la solución, así como para conocer las instrucciones de instalación y otros aspectos técnicos, le invitamos a consultar nuestro catálogo técnico y a ponerse en contacto con nuestros especialistas.
Adaptable y versátil

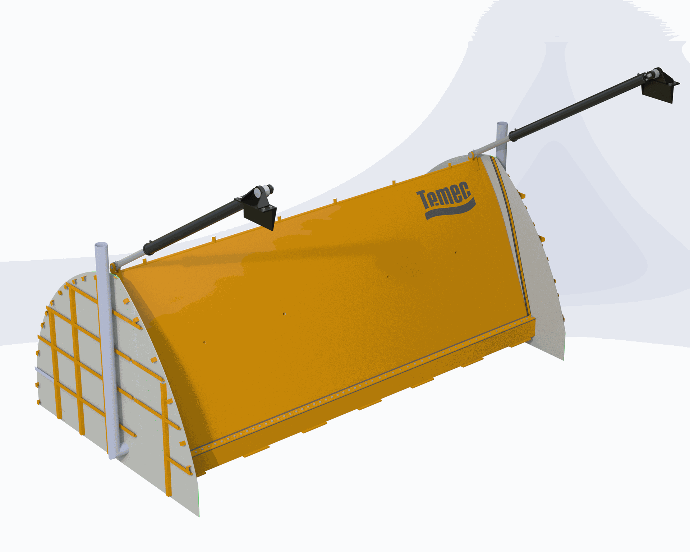

Automatizada con Clapetas Abatibles
Para canalizaciones con caudal previsible, para dar garantía de dominio en la derivación. Solución manual o automatizable.
Esta solución permite conectar los equipos a sistemas de telemando nuevos o existentes.
► Funcionalidad
Estas soluciones plantean la generación de un nivel mínimo deseado aguas arriba de la instalación, para garantizar dominio en la derivación, mediante el uso de clapetas abatibles de vertido superior.
En situaciones donde el hidrograma de funcionamiento del canal es conocido y predecible, se pueden instalar elementos diseñados para conservar un nivel mínimo determinado sin afectar significativamente la conducción cuando el caudal aumenta. Una solución simple y versátil es la utilización de clapetas con eje de giro en el fondo de la conducción.
Dependiendo de la operación, la clapeta genera una obstrucción parcial del flujo, creando un remanso correspondiente. De esta manera se garantiza el nivel de captación deseado. Es importante destacar que este elemento requiere operación manual y debe ser abatido en momentos de aumento de caudal. Puede plantearse accionamiento automático mediante mecanismos reductores e incluso mediante una instalación oleo hidráulica.
► Características y consejos de utilización
Esta solución incluye equipos inspirados en una concepción hidráulica simple, son totalmente robustos y desprovistos de toda complicación mecánica, lo que permite que se adapten a las condiciones de trabajo más severas.
Características
- Adaptabilidad a obras nuevas o existentes.
- Garantía de funcionalidad ante situaciones climáticas severas.
- Recomendadas para conducciones anchas y de poco calado.
- Mantenimiento simple.
Consejos de utilización
- Puede generar retención de sólidos aguas arriba de la instalación por lo que debe preverse modo de limpieza hidráulica de la cámara.
- Requiere de energía eléctrica para funcionar en modo automatizado.
- El mantenimiento debe ser realizado por personal capacitado en electrónica (para caso automatizado).
► Dimensionamiento y Selección
Para dimensionar y seleccionar el modelo adecuado a incluir en la solución, así como para conocer las instrucciones de instalación y otros aspectos técnicos, le invitamos a consultar nuestro catálogo técnico y a ponerse en contacto con nuestros especialistas.
