Seguridad, Confiabilidad y Versatilidad
Autónoma con Compuerta TEMEC MXT
Garantía de regulación constante incluso en condiciones del canal muy variables. Solución completamente autónoma, robusta y confiable.
Permite modificar los niveles regulados mediante cambios de consigna manuales o automatizados.
► Funcionalidad
Estas soluciones plantean el uso de una compuerta autónoma diseñada para mantener un nivel constante aguas abajo. Esta compuerta ofrece la flexibilidad de ajustar el nivel de manera eficiente, aprovechando herramientas como una curva de gasto, un aforador u otros dispositivos similares. Gracias a esta capacidad, garantiza un caudal derivado constante y predefinido, siempre que se mantenga dentro de un rango específico de niveles aguas arriba.
Lo distintivo de este tipo de compuertas es su capacidad para operar sin necesidad de energía eléctrica, ya que utiliza la fuerza de la conducción para sus movimientos. Este enfoque las convierte en una opción particularmente recomendada para caudales de diseño superiores a 6 m³/s. Además, su versatilidad se extiende al hecho de que pueden ser fácilmente telecomandadas, permitiendo ajustar el caudal derivado a distancia de manera inmediata. La ausencia de motores y sensores contribuye a la robustez y confiabilidad de estos equipos.
El telemando se realiza solo para los cambios de consigna sobre los niveles regulados en caso que el cliente lo requiera, con la automatización de unos pequeños dispositivos dentro de la compuerta. Esta automatización se centra en la gestión del cambio de consigna, no en las operaciones de ajuste de la propia compuerta ante fluctuaciones en la fuente de agua, situación que seguirá siempre de modo autónomo por medio de los flotadores de la compuerta, lo que garantiza una operación eficiente y sin complicaciones y fiable ante las condiciones climáticas más severas.
► Ventajas y consejos de utilización
Esta solución incluye equipos inspirados en una concepción hidráulica simple, son totalmente autónomos, robustos y desprovistos de toda complicación mecánica, lo que permite que se adapten a las condiciones de trabajo más severas.
Ventajas
- Garantía de caudal pasante constante y predefinido.
- Garantía de funcionalidad ante situaciones climáticas severas y seguridad ante atascos.
- No requiere de energía eléctrica para funcionar.
- No retiene sólidos en el fondo del cauce.
- Permite cambios de consigna para adaptarse a cambios en la operación (telecomandable).
- Mantenimiento escaso y simple.
Consejos de utilización
- Puede ser motorizado y telecomandado el cambio de consignas de nivel, con pequeños motores de corriente continua y panel solar, simplificando la operación de cambio de consignas.
- Requiere conocer la curva de gasto de la sección aguas abajo, para obtener el caudal pasante.
- Requiere de algún equipo con sellos de goma para logar estanqueidad completa.
► Dimensionamiento y Selección
Para dimensionar y seleccionar el modelo adecuado a incluir en la solución, así como para conocer las instrucciones de instalación y otros aspectos técnicos, le invitamos a consultar nuestro catálogo técnico y a ponerse en contacto con nuestros especialistas.

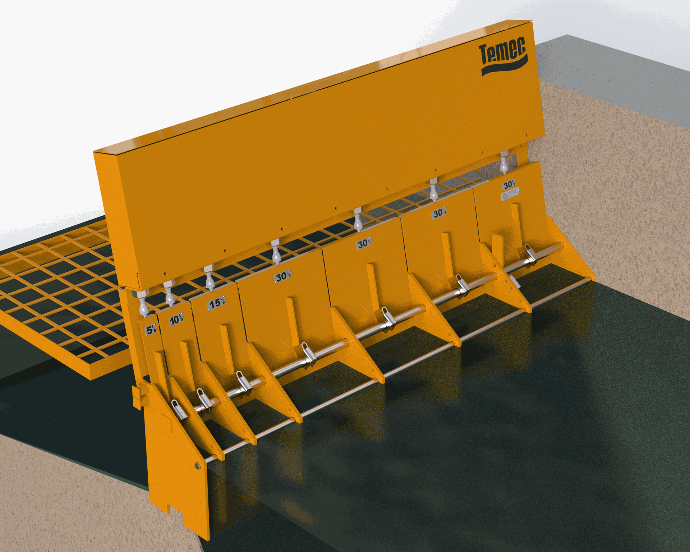

Entregas con aforo modular
Manual o Automatizada con Módulos de Orificio TEMEC
Garantía de entrega de caudales en salidas a gravedad. Solución robusta y confiable.
Esta solución no permite modificar los niveles de instalación en la obra.
► Funcionalidad
Estas soluciones plantean el uso de equipos de aforo modular para control de las entregas en derivaciones en canales. Los mismos se montan sobre el propio coronamiento del canal, siempre que las variaciones de nivel sean compatibles con los rangos de funcionamiento.
Estos equipos ofrecen una solución directa y transparente para abordar los desafíos asociados a la distribución de caudales. Se componen de un orificio calibrado cuya geometría permite la erogación constante de caudal, siempre y cuando se mantenga dentro de un rango específico de nivel aguas arriba (controlado un vertedero tipo pico de pato, compuertas TEMEC AR1, AB1, AB2, AB3, Obturadores de Disco, entre otras soluciones hidráulicas posibles).
La operación de estos equipos no requiere cálculos complicados ni la consulta de curvas o tablas; simplemente se necesita verificar el nivel aguas arriba, asegurarse de que los equipos no estén obstruidos y ajustar manualmente las compuertas para alcanzar el caudal necesario. Cabe destacar que la serie de caudales no es continua, sino que se modula de acuerdo con la compuerta más pequeña de cada modelo.
Una característica distintiva es que permiten controlar el caudal derivado sin depender de un aforador aguas abajo, adaptándose así a proyectos de modernización donde las condiciones no permiten la creación de una sección de aforo en el derivado.
La ausencia de mecanismos complejos o sistema de izaje contribuye a la robustez y confiabilidad de estos equipos.
► Ventajas y consejos de utilización
Esta solución incluye equipos inspirados en una concepción hidráulica simple, son totalmente autónomos, robustos y desprovistos de toda complicación mecánica, lo que permite que se adapten a las condiciones de trabajo más severas.
Ventajas
- Equipo preciso y robusto.
- Transparencia en la prestación del servicio (apertura ON/OFF).
- Operación manual y sencilla.
- Fácilmente monitoreable para datos de caudales instantáneos (con instalación de finales de carrera para registro ABIERTO o CERRADO).
- Fácilmente telecomandable (con instalación de accionamientos eléctricos).
- Mantenimiento escaso y simple
.
Consejos de utilización
- La variación de nivel aguas arriba debe ser compatible con la variación admisible por el equipo.
- El nivel aguas abajo debe ser compatible con la perdida de carga del equipo.
- No son estancos, permitiendo mínimas fugas.
- Se sugiere la instalación de cercos de protección para minimizar posible vandalismo sobre las compuertas
.
► Dimensionamiento y Selección
Para dimensionar y seleccionar el modelo adecuado a incluir en la solución, así como para conocer las instrucciones de instalación y otros aspectos técnicos, le invitamos a consultar nuestro catálogo técnico y a ponerse en contacto con nuestros especialistas.
Adaptable a obras existentes
Automatizada con Compuertas Planas TEMEC
Para tomas nuevas o existentes, con suministro de Compuertas Planas nuevas para garantía de distribución y manejo del agua.
Esta solución permite conectar los equipos a sistemas de telemando nuevos o existentes.
► Funcionalidad
Estas soluciones plantean obras civiles de pequeña o mediana envergadura, para derivaciones en canales, que incluyen una o más compuertas planas controladas por motores eléctricos controlados por un sistema de sensores aguas arriba y aguas abajo del equipo, de modo de evitar la operación manual. También pueden plantearse con accionamiento manual.
Para obras de salidas de reservorios, se fabrican a pedido equipos que se adaptan perfectamente a las formas de la obra civil y en general con sello en 4 caras. Estos dispositivos se abren o cierran de forma automatizada siguiendo consignas que han sido cargadas en el sistema de telemando. Así mismo permiten operación manual local.
► Ventajas y consejos de utilización
Esta solución incluye equipos inspirados en una concepción hidráulica simple, son totalmente robustos y desprovistos de toda complicación mecánica, lo que permite que se adapten a las condiciones de trabajo más severas.
Ventajas
- Adaptabilidad a obras nuevas y existentes.
- Gran calidad de estanqueidad.
- Permite funcionamiento automatizado y manual
- No retiene sólidos en el fondo del cauce.
- Mantenimiento simple.
Consejos de utilización
- Requiere de software para calibrar niveles de aguas arriba y aguas abajo para la curva de gasto.
- Requiere de energía eléctrica para funcionar en modo automatizado.
- Requiere de mantenimiento de personal capacitado para la electrónica.
► Dimensionamiento y Selección
Para dimensionar y seleccionar el modelo adecuado a incluir en la solución, así como para conocer las instrucciones de instalación y otros aspectos técnicos, le invitamos a consultar nuestro catálogo técnico y a ponerse en contacto con nuestros especialistas.
