Seguridad, Confiabilidad y Versatilidad
Autónoma con Compuerta TEMEC MXT
Para reservorios de caudales elevados y poca carga. Solución completamente autónoma, robusta y confiable.
Permite modificar los niveles regulados mediante cambios de consigna manuales o automatizados.
► Funcionalidad
Para gestionar reservorios con caudales elevados y baja carga, la opción óptima es la implementación de una compuerta mixta de niveles MXT. Estos equipos ejercen un control preciso sobre el nivel derivado, al tiempo que acumula el caudal entrante aguas arriba hasta alcanzar el límite de la compuerta. En situaciones críticas, la compuerta puede disponer de una apertura de emergencia para prevenir posibles desbordes aguas arriba. Contando con una sección de control aguas abajo que posibilite una curva de gasto conocida, se logra derivar caudales específicos de forma constante, siempre que el nivel del reservorio lo permita.
Estas soluciones plantean obras civiles de pequeña o mediana envergadura, que incluyen una o más compuertas controladas por flotadores y contrapesos. La ausencia de motores y sensores contribuye a la robustez y confiabilidad de estos equipos.
Los mismos permiten realizar cambios de consigna sobre los niveles regulados en caso que el cliente lo requiera, ya sea de forma manual o con la automatización de unos pequeños dispositivos dentro de la compuerta. Esta automatización se centra en la gestión del cambio de consigna, no en las operaciones de ajuste de la propia compuerta ante fluctuaciones en la fuente de agua, situación que seguirá siempre de modo autónomo por medio de los flotadores de la compuerta, lo que garantiza una operación eficiente y sin complicaciones y fiable ante las condiciones climáticas más severas.
► Ventajas y consejos de utilización
Esta solución incluye equipos inspirados en una concepción hidráulica simple, son totalmente autónomos, robustos y desprovistos de toda complicación mecánica, lo que permite que se adapten a las condiciones de trabajo más severas.
Ventajas
- Garantía de egreso seguro y constante según demanda.
- Garantía de funcionalidad ante situaciones climáticas severas y seguridad ante atascos.
- No requiere de energía eléctrica para funcionar.
- No retiene sólidos en el fondo del cauce.
- Permite cambios de consigna para adaptarse a cambios en la operación (telecomandable).
- Mantenimiento escaso y simple.
Consejos de utilización
- Puede ser motorizado y telecomandado el cambio de consignas de nivel, con pequeños motores de corriente continua y panel solar, simplificando la operación de cambio de consignas.
- Requiere conocer la curva de gasto de la sección aguas abajo, para obtener el caudal pasante.
- Requiere de algún equipo con sellos de goma para logar estanqueidad completa.
► Dimensionamiento y Selección
Para dimensionar y seleccionar el modelo adecuado a incluir en la solución, así como para conocer las instrucciones de instalación y otros aspectos técnicos, le invitamos a consultar nuestro catálogo técnico y a ponerse en contacto con nuestros especialistas.
Seguridad y Confiabilidad
Autónoma con Compuertas TEMEC AB1
Garantía de regulación constante aguas abajo, restringiendo el ingreso a la demanda. Solución completamente autónoma, robusta y confiable.
Esta solución no permite modificar los niveles regulados una vez definidos en la obra.
► Funcionalidad
Estos equipos son altamente adaptables a la mayoría de los reservorios comunitarios utilizados para riego, especialmente aquellos con profundidades moderadas. Con un diseño sumamente sencillo, constan de una compuerta de sector trapecial vinculada a un sistema de contrapesos y flotadores, que se abre o cierra según la carga aguas arriba y el consumo demandado.
Este sistema opera de manera completamente autónoma. La regulación del caudal a derivar puede lograrse mediante una compuerta plana, un vertedero (para caudales fijos) o mediante un Módulo de Orificio con un rango de variación limitado para caudales específicos. La ausencia de motores y sensores contribuye a la robustez y confiabilidad de estos equipos.
► Ventajas y consejos de utilización
Esta solución incluye equipos inspirados en una concepción hidráulica simple, son totalmente autónomos, robustos y desprovistos de toda complicación mecánica, lo que permite que se adapten a las condiciones de trabajo más severas.
Ventajas
- Garantía de nivel constante en la salida, independientemente de la carga en el reservorio.
- Baja pérdida de carga asociada.
- Garantía de funcionalidad ante situaciones climáticas severas.
- Garantía y gran precisión del nivel regulado.
- No requiere de energía eléctrica para funcionar.
- No retiene sólidos en el fondo del cauce.
- Mantenimiento escaso y simple.
Consejos de utilización
- No permite cambios de nivel regulado.
- Requiere la instalación asociada de algún dispositivo hidráulico que permita hacer la medición de caudales.
- Requiere de algún equipo con sellos de goma para logar estanqueidad completa.
► Dimensionamiento y Selección
Para dimensionar y seleccionar el modelo adecuado a incluir en la solución, así como para conocer las instrucciones de instalación y otros aspectos técnicos, le invitamos a consultar nuestro catálogo técnico y a ponerse en contacto con nuestros especialistas.
Altas cargas hidráulicas y pequeños caudales
Autónoma con Compuertas TEMEC AB3
Garantía de regulación constante aguas abajo, para caudales pequeños y altas cargas hidráulicas. Solución completamente autónoma, robusta y confiable.
Esta solución no permite modificar los niveles regulados una vez definidos en la obra.
► Funcionalidad
Estas soluciones plantean el uso de equipos AB3 para los casos en que los AB1 alcanzan su capacidad máxima según el diseño. Si bien desempeñan la misma función pero con un rango de funcionamiento ampliado, estas compuertas son ideales para caudales relativamente bajos. Su control se realiza de manera similar al de las compuertas AB1.
Este sistema opera de manera completamente autónoma. La regulación del caudal a derivar puede lograrse mediante una compuerta plana, un vertedero (para caudales fijos) o mediante un Módulo de Orificio con un rango de variación limitado para caudales específicos. La ausencia de motores y sensores contribuye a la robustez y confiabilidad de estos equipos.
► Ventajas y consejos de utilización
Esta solución incluye equipos inspirados en una concepción hidráulica simple, son totalmente autónomos, robustos y desprovistos de toda complicación mecánica, lo que permite que se adapten a las condiciones de trabajo más severas.
Ventajas
- Garantía de nivel constante en la salida, independientemente de la carga en el reservorio.
- Soportan alta carga hidráulica.
- Baja pérdida de carga asociada.
- Garantía de funcionalidad ante situaciones climáticas severas.
- Garantía y gran precisión del nivel regulado.
- No requiere de energía eléctrica para funcionar.
- Mantenimiento escaso y simple.
Consejos de utilización
- No permite cambios de nivel regulado.
- Requiere la instalación asociada de algún dispositivo hidráulico que permita hacer la medición de caudales.
► Dimensionamiento y Selección
Para dimensionar y seleccionar el modelo adecuado a incluir en la solución, así como para conocer las instrucciones de instalación y otros aspectos técnicos, le invitamos a consultar nuestro catálogo técnico y a ponerse en contacto con nuestros especialistas.
Altas cargas hidráulicas y grandes caudales

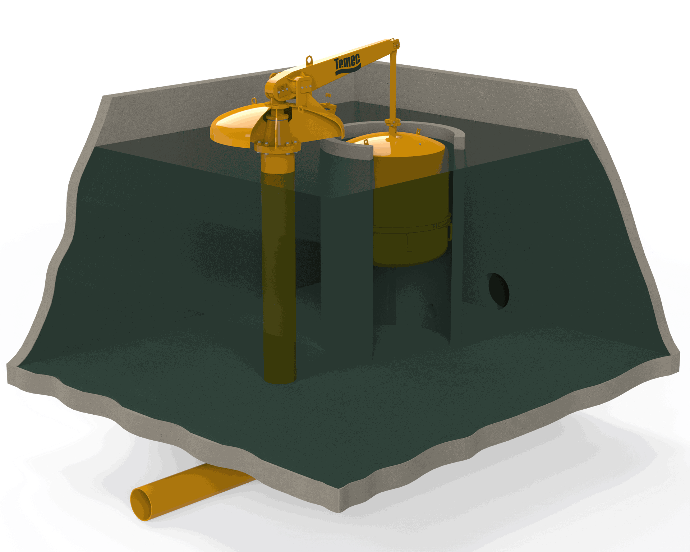

Autónoma con Obturador de Disco
Garantía de regulación constante aguas abajo, para grandes caudales y altas cargas hidráulicas. Solución completamente autónoma, robusta y confiable.
Esta solución no permite modificar los niveles regulados una vez definidos en la obra.
► Funcionalidad
Estas soluciones plantean obras civiles de pequeña, mediana o gran envergadura, en reservorios y que Obturadores de Disco para dispar la carga y realizar una entrega a gravedad en la salida. Ideales para caudales elevados y con carga altas cargas hidráulicas.
Este sistema opera de manera completamente autónoma. La regulación del caudal a derivar puede lograrse mediante una compuerta plana, un vertedero (para caudales fijos) o mediante un Módulo de Orificio con un rango de variación limitado para caudales específicos. La ausencia de motores y sensores contribuye a la robustez y confiabilidad de estos equipos.
► Ventajas y consejos de utilización
Esta solución incluye equipos inspirados en una concepción hidráulica simple, son totalmente autónomos, robustos y desprovistos de toda complicación mecánica, lo que permite que se adapten a las condiciones de trabajo más severas.
Ventajas
- Garantía de nivel constante en la salida, independientemente de la carga en el reservorio.
- Soportan alta carga hidráulica.
- Baja pérdida de carga asociada.
- Garantía de funcionalidad ante situaciones climáticas severas.
- Garantía y gran precisión del nivel regulado.
- No requiere de energía eléctrica para funcionar (equipos con flotador).
- Mantenimiento escaso y simple.
Consejos de utilización
- No permite cambios de nivel regulado.
- Requiere la instalación asociada de algún dispositivo hidráulico que permita hacer la medición de caudales
- Para equipos motorizados, requiere de energía eléctrica para funcionar.
► Dimensionamiento y Selección
Para dimensionar y seleccionar el modelo adecuado a incluir en la solución, así como para conocer las instrucciones de instalación y otros aspectos técnicos, le invitamos a consultar nuestro catálogo técnico y a ponerse en contacto con nuestros especialistas.
Entregas con aforo modular

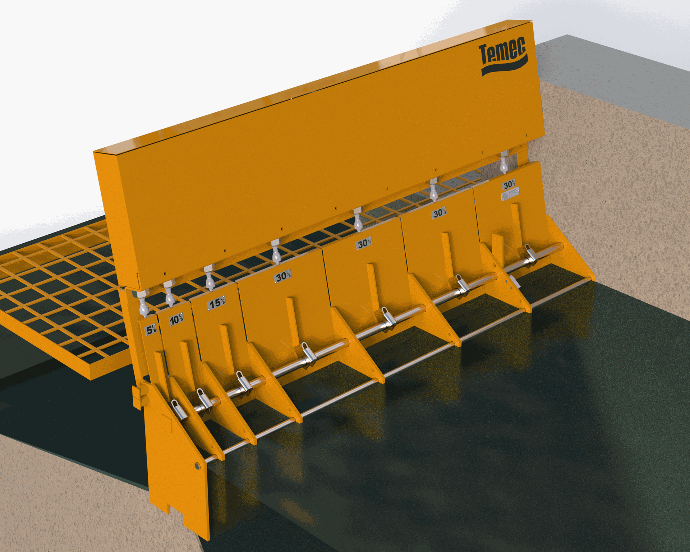

Manual con Módulos de Orificio
Garantía de entrega de caudales en salidas a gravedad. Solución robusta y confiable.
Esta solución no permite modificar los niveles de instalación en la obra.
► Funcionalidad
Estas soluciones plantean el uso de equipos de aforo modular para control de las entregas en las salidas de reservorios. Los mismos se montan sobre el propio coronamiento del reservorio, siempre que las variaciones de nivel sean compatibles con los rangos de funcionamiento.
Por tanto, para variaciones de nivel acotadas, en el rango de aproximadamente 70 cm o menos, se recomienda la implementación de módulos de orificio. Estos consisten en orificios calibrados para distintos caudales predefinidos. De este modo, dentro de su rango de funcionamiento, estos equipos proporcionarán un caudal específico según las preferencias del usuario.
La ausencia de mecanismos complejos o sistema de izaje contribuye a la robustez y confiabilidad de estos equipos.
► Ventajas y consejos de utilización
Esta solución incluye equipos inspirados en una concepción hidráulica simple, son totalmente robustos y desprovistos de toda complicación mecánica, lo que permite que se adapten a las condiciones de trabajo más severas.
Ventajas
- Equipo preciso y robusto.
- Transparencia en la prestación del servicio (apertura ON/OFF).
- Operación manual y sencilla.
- Fácilmente monitoreable para datos de caudales instantáneos (con instalación de finales de carrera para registro ABIERTO o CERRADO).
- Fácilmente telecomandable (con instalación de accionamientos eléctricos).
- Mantenimiento escaso y simple.
Consejos de utilización
- La variación de nivel aguas arriba debe ser compatible con la variación admisible por el equipo.
- El nivel aguas abajo debe ser compatible con la perdida de carga del equipo.
- No son estancos, permitiendo mínimas fugas.
- Se sugiere la instalación de cercos de protección para minimizar posible vandalismo sobre las compuertas.
.
► Dimensionamiento y Selección
Para dimensionar y seleccionar el modelo adecuado a incluir en la solución, así como para conocer las instrucciones de instalación y otros aspectos técnicos, le invitamos a consultar nuestro catálogo técnico y a ponerse en contacto con nuestros especialistas.
Adaptables

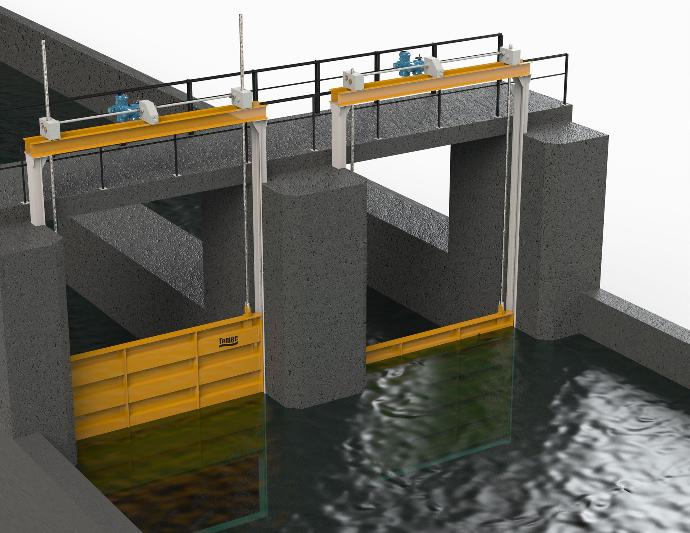

Automatizada con Compuertas Planas o de Sector
Para salidas de reservorios, con suministro de Compuertas Planas o de Sector para la regulación y manejo del agua.
Esta solución permite conectar los equipos a sistemas de telemando nuevos o existentes.
► Funcionalidad
Estas soluciones plantean obras civiles de pequeña o mediana envergadura, para salida de reservorios, que incluyen una o más compuertas planas controladas por motores eléctricos controlados por un sistema de sensores aguas arriba y aguas abajo del equipo, de modo de evitar la operación manual.
Para obras de salidas de reservorios, se fabrican a pedido equipos que se adaptan perfectamente a las formas de la obra civil y en general con sello en 4 caras. Estos dispositivos se abren o cierran de forma automatizada siguiendo consignas que han sido cargadas en el sistema de telemando. Así mismo permiten operación manual local.
► Ventajas y consejos de utilización
Esta solución incluye equipos inspirados en una concepción hidráulica simple, son totalmente robustos y desprovistos de toda complicación mecánica, lo que permite que se adapten a las condiciones de trabajo más severas.
Ventajas
- Adaptabilidad a obras existentes.
- Gran calidad de estanqueidad.
- Permite funcionamiento automatizado y manual
- No retiene sólidos en el fondo del cauce.
- Mantenimiento simple.
Consejos de utilización
- Requiere de software para calibrar niveles de aguas arriba y aguas abajo para la curva de gasto.
- Requiere de energía eléctrica para funcionar en modo automatizado.
- Requiere de mantenimiento de personal capacitado para la electrónica.
► Dimensionamiento y Selección
Para dimensionar y seleccionar el modelo adecuado a incluir en la solución, así como para conocer las instrucciones de instalación y otros aspectos técnicos, le invitamos a consultar nuestro catálogo técnico y a ponerse en contacto con nuestros especialistas.
