Seguridad, Confiabilidad y Versatilidad
Autónoma con Compuerta TEMEC MXT
Garantía de regulación constante y apertura autónoma para excesos, incluso en condiciones climáticas adversas. Solución completamente autónoma, robusta y confiable.
Permite modificar los niveles regulados mediante cambios de consigna manuales o automatizados.
► Funcionalidad
Estas soluciones plantean obras civiles en las cámaras de carga de las centrales, de pequeña o mediana envergadura, que incluyen una o más compuertas controladas por flotadores y contrapesos, diseñadas para mantener simultáneamente un nivel mínimo aguas arriba, un nivel predefinido aguas abajo y un nivel máximo aguas abajo. Estos dispositivos se abren o cierran de forma autónoma según las variaciones en el nivel del agua, asegurando la constancia del nivel aguas abajo. La ausencia de motores y sensores contribuye a la robustez y confiabilidad de estos equipos.
Los mismos permiten realizar cambios de consigna sobre los niveles regulados en caso que el cliente lo requiera, ya sea de forma manual o con la automatización de unos pequeños dispositivos dentro de la compuerta. Esta automatización se centra en la gestión del cambio de consigna, no en las operaciones de ajuste de la propia compuerta ante fluctuaciones en la fuente de agua, situación que seguirá siempre de modo autónomo por medio de los flotadores de la compuerta, lo que garantiza una operación eficiente y sin complicaciones y fiable ante las condiciones climáticas más severas.
La versatilidad de la compuerta MXT permite mantener un nivel de modo de garantizar el funcionamiento óptimo de las turbinas, establecer un nivel específico en la conducción aguas abajo que, si se dispone de la curva de aforo de la sección, se traduce directamente en un caudal determinado. Además, permite acumular el caudal no utilizado en el canal aguas arriba para su posterior aprovechamiento en caso de cambios en el flujo de ingreso o para generar energía en momentos de mayor rentabilidad.
En situaciones en las que el nivel máximo aguas arriba supera cierto rango, la compuerta se abre automáticamente para prevenir desbordes en la zona aguas arriba, brindando de total de seguridad a la instalación de la cámara de carga.
► Ventajas y consejos de utilización
Esta solución incluye equipos inspirados en una concepción hidráulica simple, son totalmente autónomos, robustos y desprovistos de toda complicación mecánica, lo que permite que se adapten a las condiciones de trabajo más severas.
Ventajas
- Garantía de nivel en la cámara de carga
- Garantía de funcionalidad ante situaciones climáticas severas y seguridad ante atascos.
- No requiere de energía eléctrica para funcionar.
- No retiene sólidos en el fondo del cauce.
- Permite cambios de consigna para adaptarse a cambios en la operación (telecomandable).
- Mantenimiento escaso y simple.
Consejos de utilización
- Puede ser motorizado y telecomandado el cambio de consignas de nivel, con pequeños motores de corriente continua y panel solar, simplificando la operación de cambio de consignas.
- Requiere conocer la curva de gasto de la sección aguas abajo, para obtener el caudal pasante.
- Requiere de algún equipo con sellos de goma para logar estanqueidad completa.
► Dimensionamiento y Selección
Para dimensionar y seleccionar el modelo adecuado a incluir en la solución, así como para conocer las instrucciones de instalación y otros aspectos técnicos, le invitamos a consultar nuestro catálogo técnico y a ponerse en contacto con nuestros especialistas.
Seguridad y Confiabilidad

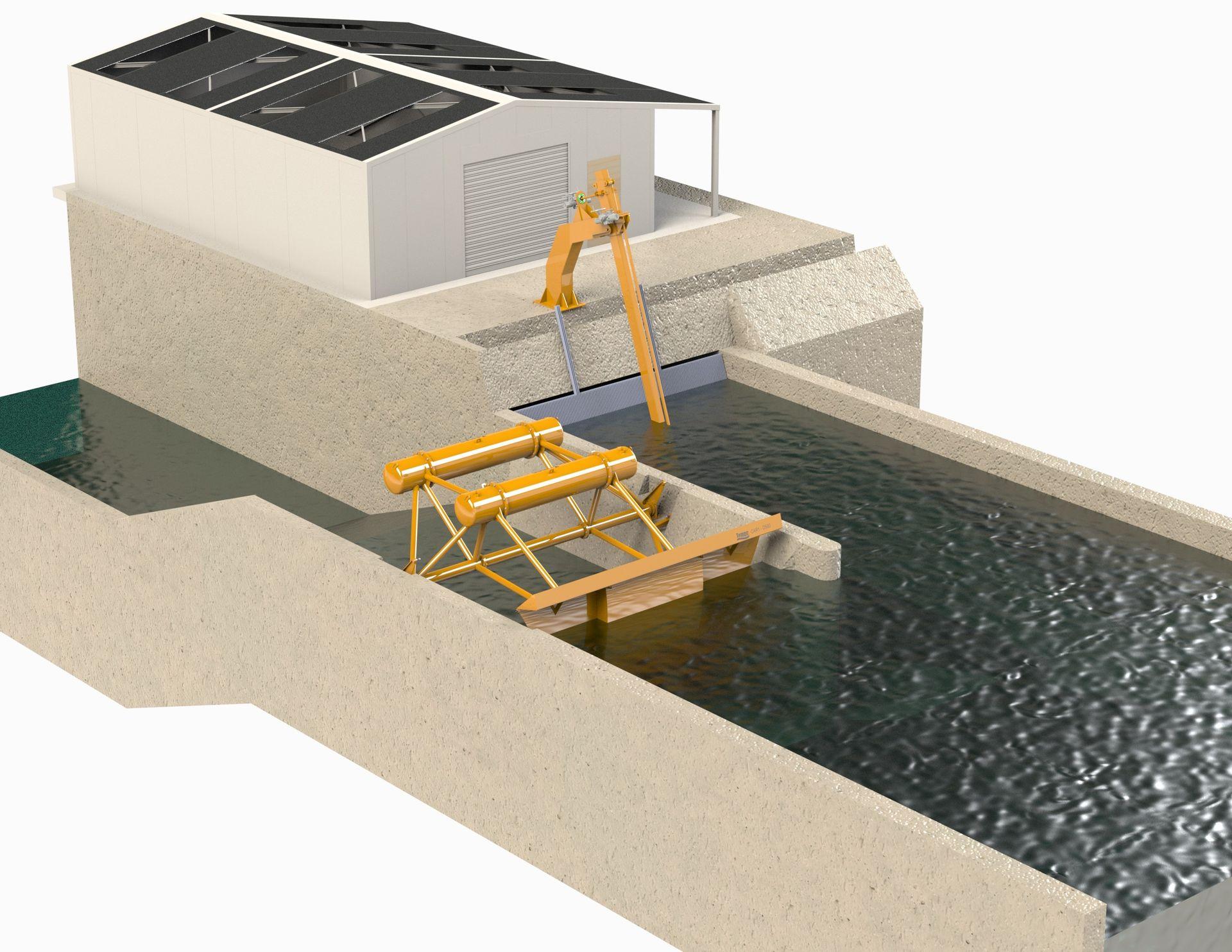

Autónoma con Compuerta TEMEC AR1
Garantía de regulación constante aguas arriba, restringiendo el ingreso a la demanda y con apertura autónoma en caso de excesos. Solución completamente autónoma, robusta y confiable.
Esta solución no permite modificar los niveles regulados una vez definidos en la obra.
► Funcionalidad
Estas soluciones plantean obras civiles en las cámaras de carga de las centrales, de pequeña o mediana envergadura, que incluyen una o más compuertas controladas por flotadores y contrapesos, diseñadas para mantener un nivel específico aguas arriba y de manera precisa. Estos dispositivos desempeñan un papel fundamental al mantener el nivel máximo en una conducción, ajustándose de manera autónoma según el caudal que se debe desalojar. Este dispositivo otorga prioridad a la central hidroeléctrica al permitir la evacuación controlada de caudales excedentes a través de la parte inferior de la conducción, facilitando también la remoción de sedimentos. Ante una salida abrupta del generador y la consiguiente onda de rechazo hacia el canal, la respuesta es inmediata y autónoma. La ausencia de motores y sensores contribuye a la robustez y confiabilidad de estos equipos.
Ante un disparo de la turbina inicialmente la compuerta se encuentra cerrada para mantener el nivel de generación. Cuando se activa el disparo de la turbina, los sistemas de emergencia entran en acción para proteger la central, generando una onda transitoria que se propaga aguas arriba. La compuerta de nivel aguas arriba detecta este aumento repentino de nivel y se abre automáticamente para desalojar los caudales excedentes. Una vez mitigada la onda, la compuerta adopta una apertura que permite el paso del caudal del canal sin vaciar la cámara de carga, todo de manera automática y sin intervención de motores, sensores ni supervisión manual.
En comparación con un vertedero, donde el nivel máximo coincide con el vertido para el caudal de diseño, una compuerta AR1 posibilita la generación de un salto aprovechable mayor, del orden de la diferencia entre el paramento del vertedero y el nivel máximo. Este valor, especialmente relevante para aprovechamientos de alto caudal y bajo salto, puede traducirse en diferencias significativas en la energía generada
Esta solución no permite realizar cambios de consigna sobre el nivel regulado en caso que el cliente lo requiera, ya que resulta un parámetro fijo una vez que se define la obra civil.
► Ventajas y consejos de utilización
Esta solución incluye equipos inspirados en una concepción hidráulica simple, son totalmente autónomos, robustos y desprovistos de toda complicación mecánica, lo que permite que se adapten a las condiciones de trabajo más severas.
Ventajas
- Garantía de nivel constante y seguro en la cámara de carga.
- Seguridad de apertura autónoma ante disparos de turbina.
- Baja pérdida de carga asociada.
- Garantía de funcionalidad ante situaciones climáticas severas.
- Garantía y gran precisión del nivel regulado.
- No requiere de energía eléctrica para funcionar.
- No retiene sólidos en el fondo del cauce.
- Mantenimiento escaso y simple.
Consejos de utilización
- No permite cambios de nivel regulado.
- Para conocer el caudal pasante, debe instalarse asociado a otro dispositivo o solución hidráulica que permita realizar la medición.
- Requiere de algún equipo con sellos de goma para logar estanqueidad completa.
► Dimensionamiento y Selección
Para dimensionar y seleccionar el modelo adecuado a incluir en la solución, así como para conocer las instrucciones de instalación y otros aspectos técnicos, le invitamos a consultar nuestro catálogo técnico y a ponerse en contacto con nuestros especialistas.
Seguridad
Seguridad Autónoma con Sifones
Para lograr dominio en Cámaras de Carga con descarga autónoma de excesos de agua. Requiere obras civiles compactas.
Esta solución no permite modificar los niveles regulados una vez definidos en la obra.
► Funcionalidad
Estas soluciones plantean obras civiles en las cámaras de carga de las centrales, en las que los sifones desempeñan una función eficaz al evacuar de manera gradual el exceso de caudal por encima de un nivel específico, evitando la generación de pulsaciones. En comparación con los aliviaderos por vertedero, los sifones presentan una ventaja significativa al requerir entre cuarenta y cincuenta veces menos longitud para lograr la misma elevación de nivel y el mismo caudal evacuado.
Este método de evacuación, caracterizado por su descarga progresiva, resulta altamente eficiente en la gestión de caudales excedentes. La capacidad de los sifones para mantener un flujo continuo sin generar pulsos los convierte en una opción destacada en comparación con los aliviaderos convencionales.
Además, la notable reducción en longitud necesaria para implementar sifones se traduce en beneficios prácticos y de espacio, lo que los convierte en una solución compacta y eficiente para el manejo controlado de caudales en diversas aplicaciones hidráulicas
La ausencia de partes móviles, motores o sensores contribuye a la robustez y confiabilidad de estos equipos.
► Ventajas y consejos de utilización
Esta solución incluye equipos inspirados en una concepción hidráulica simple, son totalmente autónomos, robustos y desprovistos de toda complicación mecánica, lo que permite que se adapten a las condiciones de trabajo más severas.
Ventajas
- Adaptabilidad a obras diversas.
- Evacuación gradual y progresiva de caudales excedentes.
- Evacuación de flujo continuo sin generación de pulsos.
- Eficiencia en el Uso del Espacio (en comparación con vertederos tradicionales)
- Garantía de funcionalidad ante situaciones climáticas severas.
- No retiene sólidos en el fondo del cauce.
- Mantenimiento escaso y simple.
Consejos de utilización
- No permite cambios de nivel regulado.
► Dimensionamiento y Selección
Para dimensionar y seleccionar el modelo adecuado a incluir en la solución, así como para conocer las instrucciones de instalación y otros aspectos técnicos, le invitamos a consultar nuestro catálogo técnico y a ponerse en contacto con nuestros especialistas.
