► Funcionalidad

Estas soluciones plantean una obra civil de mediana envergadura, que permita garantizar un nivel de agua en una cámara o salida en lámina libre, para usos como derivación de caudales aguas abajo de la cámara o bien para realizar una salida controlada de la tubería a presión. Estas soluciones controlan el nivel en la cámara independientemente del caudal circulante por la tubería o de la presión aguas arriba y de modo autónomo.

Los Obturadores de Disco no producen golpe de ariete, ni cavitación cualquiera sea su grado de apertura y energía a disipar. La ausencia de motores y sensores contribuye a la robustez y confiabilidad de estos equipos, en en muchos casos pueden usarse para reemplazar otros elementos mecánicos como válvulas de paso anular, válvulas de globo, Howell-Bunger, entre otros.

Puede funcionar como disipador de energía del agua al salir de la conducción, si se desea cambiar a una conducción de lámina libre, o como punto intermedio de liberación de presión para luego volver a una conducción presurizada (escalonamiento de presiones con rotura a la atmósfera en tuberías de fuerte pendiente). A diferencia de las válvulas reductoras de presión convencionales, que solo pueden reducir alrededor del 66% de la carga, los obturadores de disco pueden pasar a presión atmosférica sin problemas y sin cavitación.

Así mismo, permiten mantener un nivel en una cámara a presión atmosférica, listo para ser utilizado, mientras se mantiene la tubería de suministro en carga. Cuando hay demanda de agua, el nivel en la cámara disminuye y el equipo se activa para reponer el volumen de agua utilizado. De esta manera se logra igualar el caudal de la tubería aguas arriba con el caudal consumido aguas abajo.

Algunas funciones o usos autónomos permanentes pueden ser:

• Finalización de una conducción presurizada y transición a una conducción de lámina libre: Se lleva a cabo una ruptura controlada de las presiones residuales en la conducción, considerando la variación constante de la presión, desde la estática hasta la dinámica para el caudal de diseño, y la posible necesidad de mantener un caudal de entrega constante. Con este equipo, se pueden regular los caudales en salidas de presas, depósitos y conducciones para ajustarlos a la demanda. Estas cámaras reductoras también pueden funcionar como derivaciones.
• Llenado de un reservorio a distancia: Se utilizan roturas controladas de presión en reservorios en serie, manteniendo las redes a baja presión para entregar agua a reservorios con diferentes niveles de llenado. Todo esto se realiza manteniendo la tubería en carga y alcanzando una carga estática en caso de falta de consumo, evitando así el ingreso innecesario de agua que luego deba ser desaguada.
• Complemento de una fuente: Se aporta caudal cuando el nivel de agua aguas abajo es menor que un nivel predefinido.

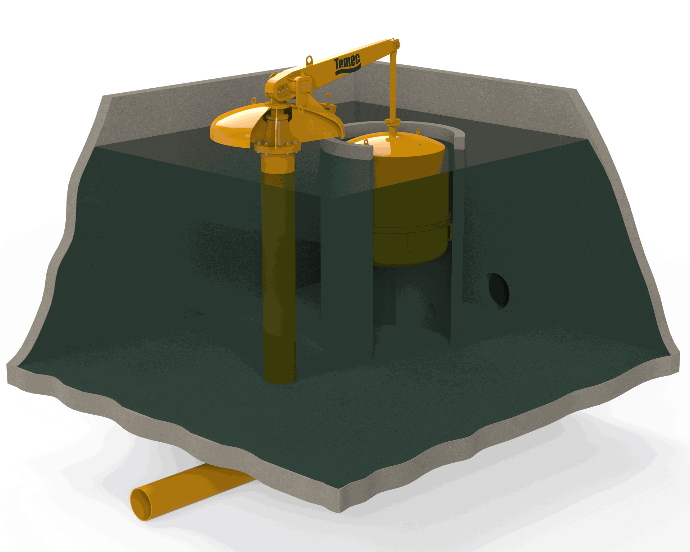

Estas soluciones permiten abarcar una amplia gama de caudales y cargas a disipar (de hasta 250 m.c.a.) con dos formatos de equipos, Obturador de Disco Bajo Capota con flotador y Obturador de Disco Sumergido con flotador, con similitudes y diferencias que permiten adaptase a cualquier situación requerida para la función de rotura de carga.

► Características y consejos de utilización

Esta solución incluye equipos inspirados en una concepción hidráulica simple, son totalmente autónomos, robustos y desprovistos de toda complicación mecánica, lo que permite que se adapten a las condiciones de trabajo más severas.

► Dimensionamiento y Selección

Para dimensionar y seleccionar el modelo adecuado a incluir en la solución, así como para conocer las instrucciones de instalación y otros aspectos técnicos, le invitamos a consultar nuestro catálogo técnico y a ponerse en contacto con nuestros especialistas.

► Funcionalidad

Estas soluciones plantean una obra civil de mediana envergadura, que permita garantizar un nivel de agua en una cámara o salida en lámina libre, para usos como derivación de caudales aguas abajo de la cámara o bien para realizar una salida controlada de la tubería a presión. Estas soluciones controlan el nivel en la cámara independientemente del caudal circulante por la tubería o de la presión aguas arriba y actuado mediante motor.

Los Obturadores de Disco no producen golpe de ariete, ni cavitación cualquiera sea su grado de apertura y energía a disipar. La ausencia sensores contribuye a la robustez y confiabilidad de estos equipos, en en muchos casos pueden usarse para reemplazar otros elementos mecánicos como válvulas de paso anular, válvulas de globo, Howell-Bunger, entre otros.

Puede funcionar como disipador de energía del agua al salir de la conducción, si se desea cambiar a una conducción de lámina libre, o como punto intermedio de liberación de presión para luego volver a una conducción presurizada (escalonamiento de presiones con rotura a la atmósfera en tuberías de fuerte pendiente). A diferencia de las válvulas reductoras de presión convencionales, que solo pueden reducir alrededor del 66% de la carga, los obturadores de disco pueden pasar a presión atmosférica sin problemas y sin cavitación.

Así mismo, permiten mantener un nivel en una cámara a presión atmosférica, listo para ser utilizado, mientras se mantiene la tubería de suministro en carga. Cuando hay demanda de agua, el nivel en la cámara disminuye y el equipo se activa para reponer el volumen de agua utilizado. De esta manera se logra igualar el caudal de la tubería aguas arriba con el caudal consumido aguas abajo.

Algunas funciones o usos según necesidad operativa pueden ser:

• Vaciado controlado de una tubería: controlado a requerimiento del usuario. Similar a la funcionalidad de una Howell-Bunger pero para caudales menores y más compacto, al producirse la disipación de energía en un sector concentrado y determinado dentro de la propia obra civil.
• By-pass de turbinas: en aprovechamientos hidroeléctricos, para mantener en carga la tubería y seguir abasteciendo aguas abajo mientas se realizan tareas de mantenimiento en los grupos generadores.

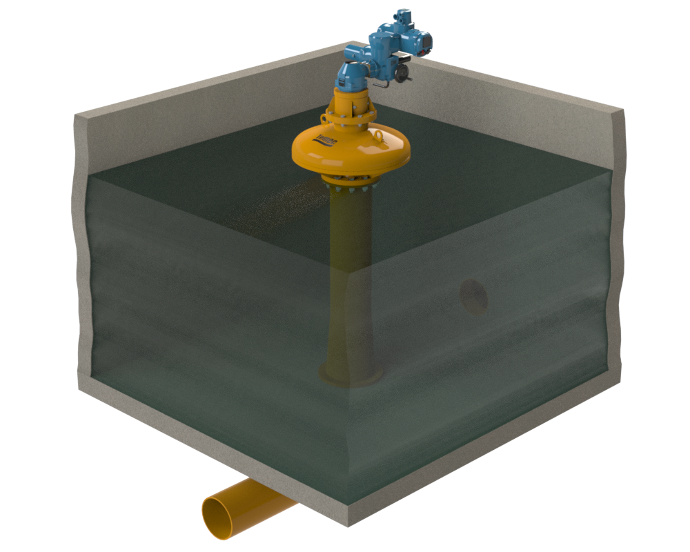

Estas soluciones permiten abarcar una amplia gama de caudales y cargas a disipar (de hasta 250 m.c.a.) con dos formatos de equipos, Obturador de Disco Bajo Capota con actuador y Obturador de Disco Sumergido con actuador, con similitudes y diferencias que permiten adaptase a cualquier situación requerida para la función de rotura de carga.

► Características y consejos de utilización

Esta solución incluye equipos inspirados en una concepción hidráulica simple, son totalmente automatizables, robustos y desprovistos de toda complicación mecánica, lo que permite que se adapten a las condiciones de trabajo más severas.

► Dimensionamiento y Selección

Para dimensionar y seleccionar el modelo adecuado a incluir en la solución, así como para conocer las instrucciones de instalación y otros aspectos técnicos, le invitamos a consultar nuestro catálogo técnico y a ponerse en contacto con nuestros especialistas.

► Funcionalidad

Estas soluciones plantean una obra civil de mediana envergadura, que permita garantizar un nivel de agua en una cámara o salida en lámina libre, para usos como derivación de caudales aguas abajo de la cámara o bien para realizar una salida controlada de la tubería a presión. Estas soluciones controlan el nivel en la cámara mediante el cierre o apertura de la válvula que es actuada eléctricamente en función de la señal de nivel en la cámara.

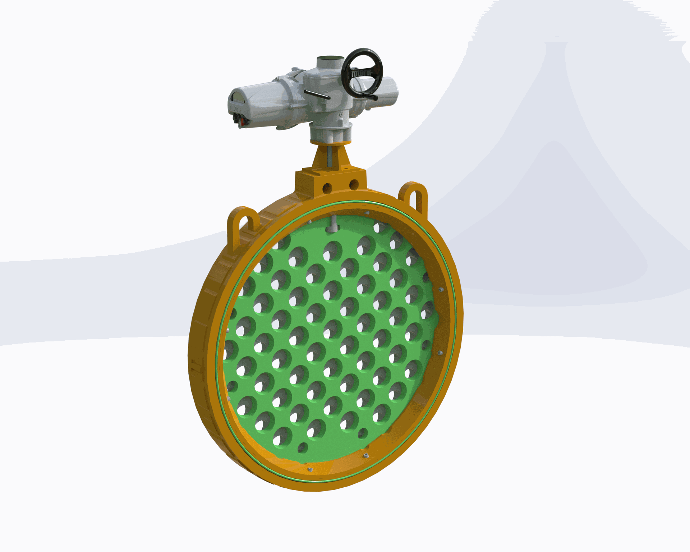

Los Válvulas de Regulación de Multiorificios no producen golpe de ariete, ni cavitación cualquiera sea su grado de apertura y energía a disipar. Van montadas entre bridas, tienen dimensiones reducidas y no requieren de una conducción aguas abajo para dispar turbulencias.

► Características y consejos de utilización

Esta solución incluye equipos inspirados en una concepción hidráulica simple, son totalmente automatizables, robustos y desprovistos de toda complicación mecánica, lo que permite que se adapten a las condiciones de trabajo más severas.

► Dimensionamiento y Selección

Para dimensionar y seleccionar el modelo adecuado a incluir en la solución, así como para conocer las instrucciones de instalación y otros aspectos técnicos, le invitamos a consultar nuestro catálogo técnico y a ponerse en contacto con nuestros especialistas.
