Alcance: intervención para la recuperación del Descargador de Fondo actual de la presa, actualmente corroído en su interior y con riesgos de posibles fallas, mediante un encamisado de chapa rolada.

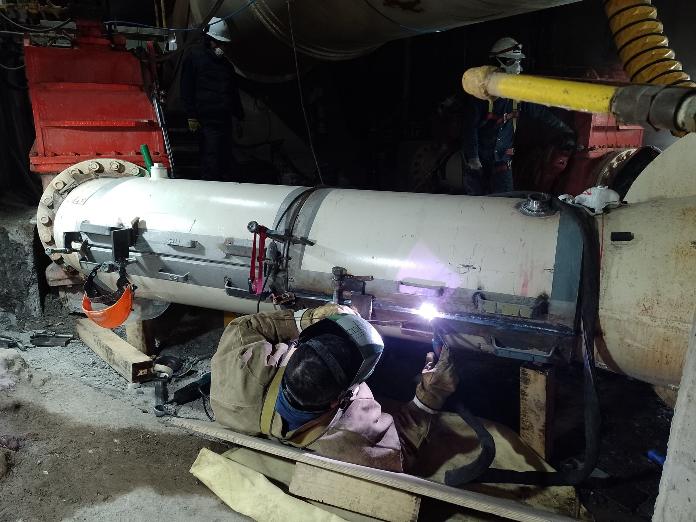

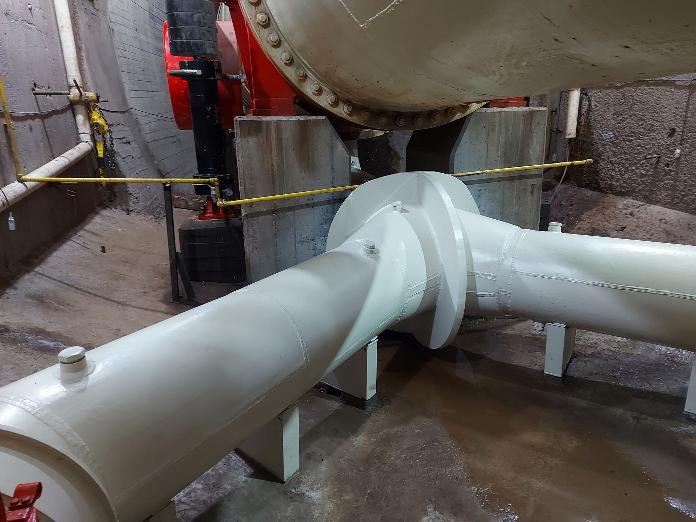

Objetivos: Diseñar y fabricar envolventes de chapa rolada de acero al carbono. Estas envolventes, divididas en mitades y secciones, fueron soldadas in situ, proporcionando una carcasa protectora con un espesor de 16 mm para recubrir la tubería existente. Todas las soldaduras fueron sometidas a pruebas de Ultra Sonidos para verificar su completa integridad. Finalmente se dio tratamiento superficial y pintura a toda la superficie exterior. Toda la intervención se realizó con la instalación en carga, es decir con las tuberías con presión interior igual a la altura del embalse.
Ubicación: Presa de Agua del Toro, río Diamante, en el departamento de San Rafael, Mendoza.
ID #P0103-00
- Cliente: HIDISA – PAMPA ENERGÍA SA
- FECHAS: ENE/2022 a MAR/2003
- DIVISIÓN: Energía
- PRODUCTOS: Fabricaciones Especiales
- VOLUMEN OBRA: 4.500 kg procesados
Equipamiento
Suministrado
Equipos

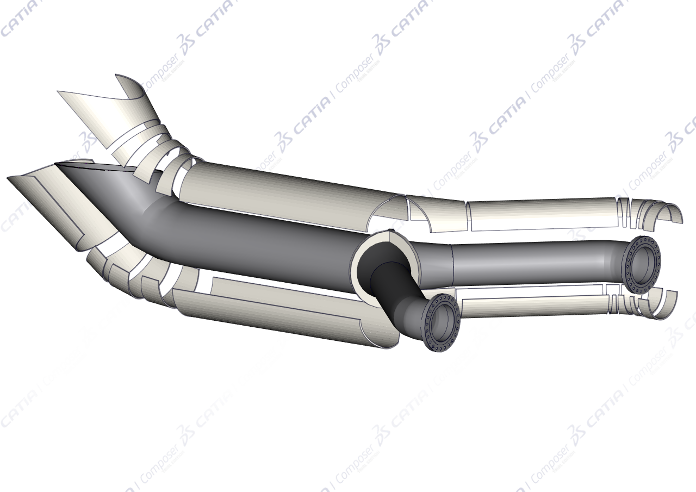

- 1 Encamisado en acero al carbono para conducto existente
- 1 Sistema de Tirolesa para manejo de piezas desde una margen del río a la otra
- 1 Sistema monorriel para manipulación de cargas en la cámara
- Soportes para sostén de encamisado
Servicios
Para la provisión
Ingeniería
- Relevamiento y replanteo de cañería exasistente
- Diseño mecánico de encamisado
- Planos As-Built
Fabricación y Calidad
- Encamisado
- Databook Calidad
Montajes
- Encamisado
- Tirolesa y aparejo
- Monorriel
